적용범위

본제품은 플라스틱용 금형 재질
(사출성형, 압축성형 및 트랜스터 성형)에 사용되는 이젝터핀에 대하여 규정한다.

재질 : SACM 645 (알루미늄 크롬 몰리브덴 강재)

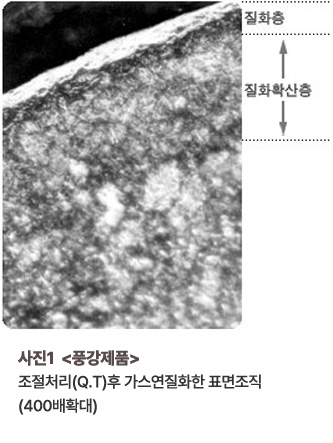

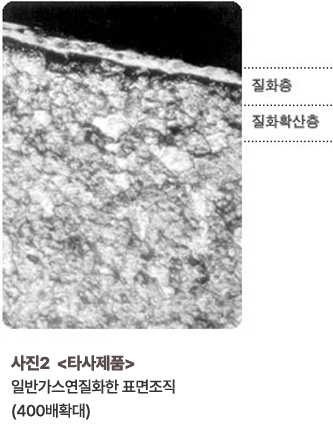

위 그림은 GAS연질화 처리한 SACM645의 표면조직을 나타낸다. 사진1은 당사의 제품으로 조질처리를 한 관계로 사진2의 타사 제품과 달리 질화확산층이 치밀하게 형성되어 있어 질화층(10~15um)은 내마모성을, 질화확산층(0.2~0.4mm)은 내피로성을 향상시킨다.

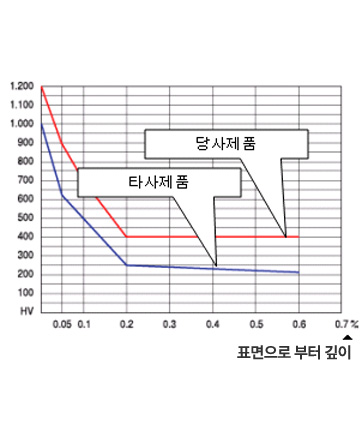

아울러 조질처리된 제품은 인성이 커지므로 작업시 부러짐이 없음. 도표는 조질처리된 당사제품과 조질처리를 안한 타 사제품의 단면경도를 나타낸것으로 질화 열처리 후의 당사제품과 타사제품은 표면경도와 확산층까지의 내부경도에서 큰 차이점이 있음.
