스트레이트핀
Drill Pins

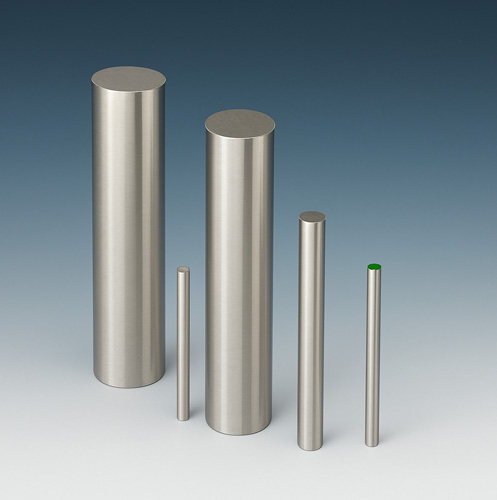

드릴 핀 이미지
상세사진

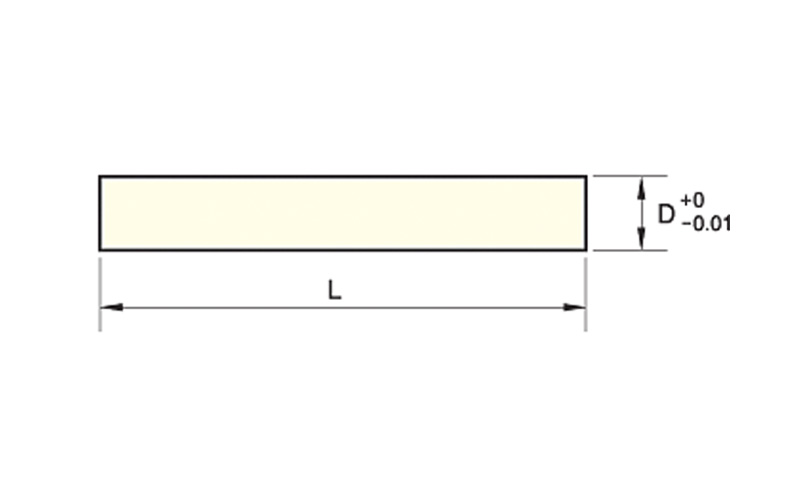

드릴 핀 도면
단면도

제품의 특징

  • 금속 및 열처리 원소재 사용
  • 내마모성 우수
  • 공차 및 경도 균일, 직진도 및 진원도 우수

재질 및 경도

품명 재질 경도
SK PIN SUJ-2 HRC60 ±1
HS PIN SKH-51 HRC61 ±1

규격 Standard (단위:mm)

D(Ø) L D(Ø) L
0.5~2.9 75 19.0, 19.5 150
3.0~4.9 80 20.0, 20.5 150
5.0~7.9 90 21.0, 21.5 150
8.0~9.9 100 22.0, 22.5 150
10.0~11.9 120 23.0, 23.5 150
12.0~13.0 130 24.0, 24.5 150
13.5 130 25.0 150
14.0, 14.5 140 26.0 150
15.0, 15.5 150 27.0 150
16.0, 16.5 150 28.0 150
17.0, 17.5 150 29.0 150
18.0, 18.5 150 30.0 150
